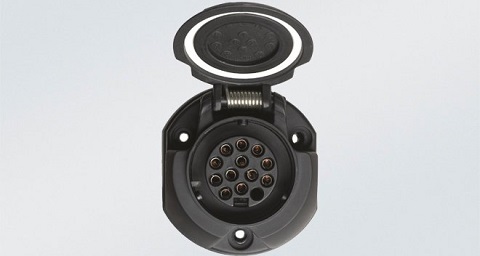

Схема подключения 13-контактной вилки

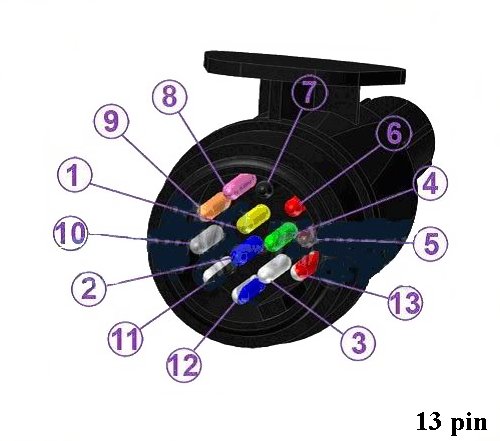

Наиболее популярная распиновка 13-ти контактной вилки прицепа-дачи.
| № контакта | Цвет провода | Функция | Сечение провода, мм2 |
| 1 | Желтый | Левый поворотник | 1,5 |
| 2 | Синий | Противотуманные фары | 1,5 |
| 3 | Белый | Земля для контактов 1-8 | 2,5 |
| 4 | Зеленый | Правый поворотник | 1,5 |
| 5 | Коричневый | Правый габарит | 1,5 |
| 6 | Красный | Стоп-сигнал | 1,5 |
| 7 | Черный | Левый габарит | 1,5 |
| 8 | Розовый | Фонарь заднего хода | 1,5 |
| 9 | Оранжевый | 12В постоянного питания напрямую от аккумулятора | 2,5 |
| 10 | Серый | 12В питание при включенном зажигании (зарядка аккумулятора или холодильник) | 2,5 |
| 11 | Бело-черный | Земля для контакта 10 | 2,5 |
| 12 | Бело-синий | Обычно не используется | 1,5 |
| 13 | Бело-красный |
Земля для контакта 9 |
2,5 |
