Технология SonarChart Live для создания карт глубин

Прекрасная новость для всех рыболовов. Теперь можно создать собственные батиметрические карты HD в режиме реального времени непосредственно на водоеме. Вы просто ищите рыбу, ловите ее, а эхолот тем временем рисует карту глубин данного водоема.


Что же такое SonarChart Live?

Как это работает и что необходимо сделать для получения результата.

В начале 2017 года компания Navionics обнародовала новость о том, что уже в этом году, обладая всего лишь одним картплоттером, совмещенным с эхолотом, можно будет создать собственные батиметрические HD карты непосредственно на водоеме, при этом шаг изобат будет составлять полметра. Данные SonarChart Live будут отображаться в окне с картами (будут наложены поверх основной карты).


Данная функция будет доступна рыболовам при использовании на картплоттере карт Navionics+ Small, Navionics+ XL9, Platinum+. Любая из этих карт должна быть актуальной и иметь подписку на 1 год. Вы можете создавать персональные батиметрические HD карты абсолютно на любом водоеме, регион карты Navionics значения не имеет. Улучшенные параметры карты позволят настроить отображение диаграммы для улучшения отображения созданных карт для рыбалки или путешествия по воде.


SonarChart Live имеется на таких эхолотах/картплоттерах:


Технические требования

Технология SonarChart Live получает данные от датчика эхолота и GPS антенны, а затем обрабатывает их. Для получения точных и достоверных результатов при создании собственных батиметрических HD карт необходимо соблюдать несколько простых правил:

1. Убедитесь, что Ваш эхолот укомплектован обычным сонаром (HST-WSBL, HS-WSBL, HDI Skimmer 83/200 455/800). Обычно данные датчики работают на частотах 83/200 кГц. Приборы Lowrance серий HDS Carbon, HDS Gen3 и SIMRAD NSS evo3 / evo2 допускают возможность использования таких профессиональных CHIRP сонаров как, например, Airmar TM150M. Если Ваш катер оборудован электромотором MotorGuide в комплектации со встроенным сонаром, то его тоже можно использовать.

2. Убедитесь, что прибор поймал сигнал от спутников и определил дату/время (Меню-Установки-Система-Спутники).

3. Проверьте, что карточка Navionics c активной подпиской SonarChart Live вставлена в слот для карт прибора.

4. Идите на оптимальной скорости для создания карт (до 13 км/ч). Эхолот должен работать без сбоев, правильно и четко показывать глубину под лодкой. Рекомендуется вместе с окном карт вывести на экран окно сонара, он должен быть включен.

5. Для лучшего контроля над работой Broadband сонара установите "линию дна" (белая линия). Активируем окно сонара (Меню-Обзор-Линия глубины-ВКЛ).

В данный момент цифровые значения глубины на экране эхолота и положение линии дна будут совпадать со значением по шкале глубин на окне сонара (в правой части дисплея). Данное значение как раз и используется для создания собственных карт SonarChart Live. Именно поэтому очень важно следить за правильностью этих показаний.

Если на дисплее Вашего прибора "линия дна" накладывается четко на дно (не ниже и не выше), то это будет означать, что прибор правильно создаст карту SonarChart Live.


Учтите, что для глубин менее 18.3 метров, а это подавляющее большинство для внутренних вод России, производитель рекомендует использовать эхолот в режиме "Мелководье" (Меню-Настройки-Эхолот-Режим рыбалки). Обязательно проследите за соблюдением всех пунктов в данном меню.

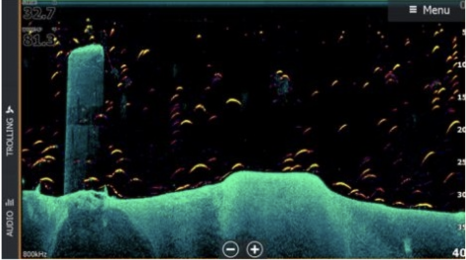

Для плохого примера посмотрите снимок с экрана ниже. В данном случае не соблюдены вышеуказанные правил настройки прибора, а также нарушается рекомендуемый скоростной режим для точной постройки карт. Понятное дело, что в такой ситуации ни о какой постройке точных карт SonarChart Live и речи быть не может.



Пункты меню, которые отвечают за отображение SonarChart Live поверх карты Navionics

Коротким касанием активируйте окно карты Меню - Наложение SonarChart Live. Выбрав на данный пункт будет активирован необходимый нам режим создания собственной карты и отображения ее поверх основной карты Navionics.

В пункте SonarChart Live Options имеется 2 подпункта:

• Прозрачность слоя SCL:

  • Мин - слой на 100% непрозрачен;
  • Мax - слой полностью бесцветен, только изобаты слоя SCL видны поверх основной карты Navionics.


 Minimum depth cо значениями бегунка от 0 до 9 метров. Данным пунктом Вы белым цветом подсвечиваете себе нужные диапазон, остальные переходят от мели в глубину с красного в розовый


Также есть еще один нужный пункт меню Параметры карты - Обзор - SC Density. Данный пункт отвечает за плотность отображения изобат на экране карты и меняет ее одновременно на базовой и Live карте.

  • Очень высокая (0.5 метра)
  • Высокая (1 метр)
  • Средняя (2 метра)
  • Низкая (4 метра)
Плотность батиметрии SonarChart изменяется в зависимости от разных уровней глубины. Каждый пользователь может изменить плотность изобат под свои потребности. Для своих европейских карт Navionics предоставляет такую таблицу:


Теоретическая часть

Скажем честно, что у любых детальных карт Navionics есть неточности, поэтому очень важно правильно осуществлять свои действия для получения собственных подробных карт глубин.

Если Вы знаете водоем и у Вас есть на руках батиметрические HD карты его глубин, которые были построены ранее, вряд ли необходимо заново тратить свое время и палить зря топливо на постройку Live карт. Во всех остальных случаях для создания карт это потребуется сделать, поэтому нужно хорошо обдумать свои дальнейшие действия.

Теперь на воде у нас появился мощный инструмент, который нам поможет более правильно оценивать ситуацию на водоеме и выбирать правильные точки для ловли рыбы. Мы имеем возможность прямо на рыбалке получать точные батиметрические карты HD с изобатами до 0.5 метра. Выбрав всего один пункт в меню "Наложение - SonarChart Live" Вы получаете детальную карту дна водоема в режиме реального времени. И это все при том, что все это доступно, имея в своем катере всего один эхолот совмещенный с картплоттером. Это самая интересная и важная функциональная новинка 2017 года.

Давайте рассмотрим несколько примеров наших действий перед созданием собственных карт SonarChart Live. Допустим, что нам известны перспективные точки для ловли рыбы, или мы имеем карту Navionics, Navionics Gold, SonarChart+, Platinum+. Если нет покрытия, то можно подвязать к картплоттеру карты Генштаба (перед затоплением водохранилища).


Пример 1

Мы знаем приблизительно рельеф дна нашего водоема, но хотим получить его точную батиметрическую карту, чтобы в дальнейшем использовать ее для правильного выбора мест постановки на якорь и делать забросы приманок с нужных позиций. Для того, чтобы получить такую карту необходимого участка водоема, а также правильно использовать время для ее создания, желательно делать перекрестные проходы. Ниже приведены примеры таких проходов:


Пример 2

Если мы случайно нашли интересное место (каменистая гряда, коряжки или свал) и мы не знаем, понадобится ли нам данное место в будущем или нет, но в данный момент есть желание понять, какой рельеф в данном месте, то нужно выполнить следующие приемы:


Технология SonarChart Live от Navionics и функционал картплоттера позволяют на каждой новой рыбалке добавлять на созданную карту новые уточняющие данные или новые участки. С каждой новой рыбалкой на одном и том же водоеме Ваша собственная карта будет все лучше и лучше.

Если есть такая необходимость, то в настройках прибора есть корректировка по приливам и отливам. То есть зайдя на уже созданный участок по другому уровню воды прибор будет автоматически вносить необходимые корректировки глубины. Для активации этой функции нужно выбрать Меню-Установки-Карта-SonarChart Live tide correction-ВКЛ.

Практические тонкости с SonarChar Live

Прежде всего ознакомимся с содержимым карточки Navionics. Рекомендуется сразу сделать резервную копию личной карточки и хранить ее где-то в надежном месте.

  • nTag.txt - файл ключа проверки.
  • config.xml - файл конфигурации. Он образуется/обновляется каждый раз после включения прибора.
  • eligibility.xml - файл конфигурации функции SonarChart Live (контроль окончания подписки)
  • Navionic/Charts - папка для хранения карт
  • nv2 - Nautical Charts
  • nv3 - Sonar Chart
  • Navionic/UserData/lsdCache - папка файлов с данными, которые формирует прибор при создании карт в режиме реального времени при помощи SonarCharts Live, Nхххх_Ехххх.lsd. Каждый из этих файлов содержит в себе батиметрические данные определенного участка (квадрата).
Необходимо помнить, что 2 прибора создадут файлы с одинаковым названием, если будут работать на одних и тех же участках водоема!


Это важно понимать для того, чтобы правильно действовать при обмене данной информацией.


Данную папку можно скопировать и поделиться с кем-то. Если Вы хотите поделиться своими картами с рыболовным сообществом, то эти данные выгружаются в сеть на сервер Navionics. Чтобы не делиться ни с кем своими данными, их можно переписать к себе в компьютер или на флешку, и удалить с карты перед загрузкой новых карт/областей через Chart Installer, затем их нужно возвратить опять на карту памяти.

Помните, что после обработки данных , которые были получены при помощи SonarChart Live, они будут немного сглажены. Таким образом, сообщество получит не такие детальные карты, какие есть у Вас, как владельца своих собственных SonarChart Live файлов.


Для того, чтобы получить хорошую точную карту какой-то части водоема SonarChart Live, расстояние между проходами должно составлять менее 20 метров. Если дно имеет сложный рельеф, и после первых проходов видно, что даже расстояния в 20 метров между проходами оказалось мало (на карте образуются отдельные участки с изобатами), то нужно уменьшить расстояние между проходами и линии изобат объединятся и образуют сплошную линию. В таком случае карта уже будет иметь правильный вид (пример приведен ниже).


Если на борту Вашего судна установлена дополнительная антенна Point-1 и она выбрана в качестве источника данных GPS, то нужно расположить ее поближе к Broadband сонару (датчику эхолота), не нарушая при этом требований по ее установке. Это нужно для того, чтобы полученные данные о глубине были наиболее точно привязаны к координатам, и карта получилась качественной.

Допустим, наш катер длиной 5 метров и антенна Point-1 установлены в носовой части, а датчик эхолота на корме (где его обычно и устанавливают). В этом случае изобата вырисуется неверно в виде волны с расстоянием 10 метров в крайних положениях.


Желательно включить отображение пройденного пути на карте во время создания своих собственных карт (Меню-Установки-Карта-Пути-ВКЛ). Таким образом будет легче направлять свою лодку относительно пройденных участков, чтобы не повторяться.

Если у Вас уже имеется карта SonarChart Live какого-то участка водоема и она нужна Вам в текущий момент на экране сверху основной карты, но по каким то причинам эхолот не добивает до дна (несет много мусора течением или же плотный косяк рыбы), то можно остановить сонар, не выключая создание собственной карты Live.

ВАЖНО! Обратите внимание, что прибор запомнит последнюю глубину во время остановки. И если включить сонар и глубина будет уже другой, то слой карты Live начнет работать с учетом глубины в момент его остановки, при этом образуется ложный участок, который нужно будет повторно пройти по своему следу для получения точной карты без погрешностей.


Чтобы этого избежать, можно сделать следующее:

  • Запустить сонар снова в той точке, в которой он был остановлен (или на той же глубине).
  • Если есть другой сонар, то можно выбрать его в качестве источника данных.
  • Если ушли очень далеко от точки остановки сонара и нет такой глубины поблизости, то можно просто перегрузить свой картплоттер.
Если на борту Вашего катера установлено несколько приборов с поддержкой технологии SonarChart Live, то хотелось бы порекомендовать следующее. Если желаете сохранить батиметрические данные в файлы Nхххх_Ехххх.lsd, то нужно делать это картплоттером, в котором находится карточка Navionics. Другие Ваши картплоттеры, включенные в сеть, видят только базовую карту Navionics. Но по сети без чипа они тоже могут создавать свой собственный слой карт Live, но сразу после перезагрузки картплоттера он исчезнет, так как его некуда сохранять. Созданная карта Live может сохраняться только на карточку Navionics.

Стоя на якоре можно воспользоваться функцией "Режим ожидания", которая есть у всех эхолотов/картплоттеров Lowrance. Таким образом можно экономить заряд свое аккумуляторной батареи. В данном режиме прибор автоматически останавливает сонар, а с ним получение и обработку данных SonarChart Live. Данная функция работает без сбоев. При необходимости можете ей воспользоваться.

Если Вы хотите посвятить много времени для создания собственных карт дна водоема, а также делать это на большом числе своих любимых водоемов, то можете не переживать, что на карте памяти не хватит места для всех карт. Для этого можете еще в самом начале Вашей работы упорядочить данные по водоемам. Для этого создайте дома на компьютере разные папки "lsdCache" (например, lsdCacheVOLGA, lsdCacheRYBINKA и т.д.). При выезде на соответствующий водоем переместите на карточку с картой Navionics данные из папки lsdCache, которые соответствуют месту рыбалки, в которое Вы направляетесь.

Например, участок водоема размером 350 на 350 метров имеет папку lsdCache размером 102 Кбайт. Лог данных этого пути, который записан с максимальной плотностью батиметрических данных весит 424 Мбайт. На воде все это заняло времени около 3-х часов.


Посчитаем:
Допустим, что мы имеем карту Navionics какого-то региона объемом 2 Гб (2000 Мб) и прибор с функцией SonarChartsLive. Пусть карта Navionics занимает где-то около 150 Мбайт. Итого свободного места на карточке 2000 Мб - 150 Мб = 1850 Мб.
1850 Мб/102 Кб = 18137 раз можно построить и записать на карточку карту, приблизительно равную нашей предыдущей карте, 3 часа занимает создание каждой такой карты. Итого получается, что на карточку Navionics объемом 2 Гб поместится около 2 221 км² SonarCharts Live персональных карт. Более чем достаточно для любого рыболова.

После того, как подписка на карту через 1 год завершится, чтобы функция SonarChart Live могла и дальше работать, необходимо обновить свой чип Navionics. Для этого нужно создать учетную запись на сайте navionics.com и скачать там бесплатную программу для обновления Chart Installer.

Пример созданного участка водоема при помощи SonarChart Live:


Выводы

Эта новая уникальная технология SonarChart Live от Navionics может быть полезна любому рыболову, так как все мы хотим, попадая на новый для нас водоем, знать его точный рельеф и определить для себя перспективные участки для ловли рыбы. С помощью этой функции теперь мы имеем на это возможность, и теперь у нас будет больше шансов на поимку рыбы на новом водоеме.
