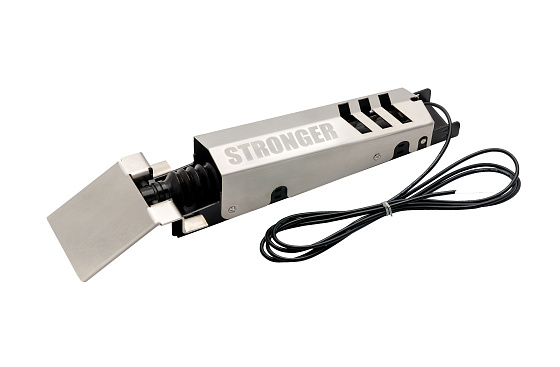

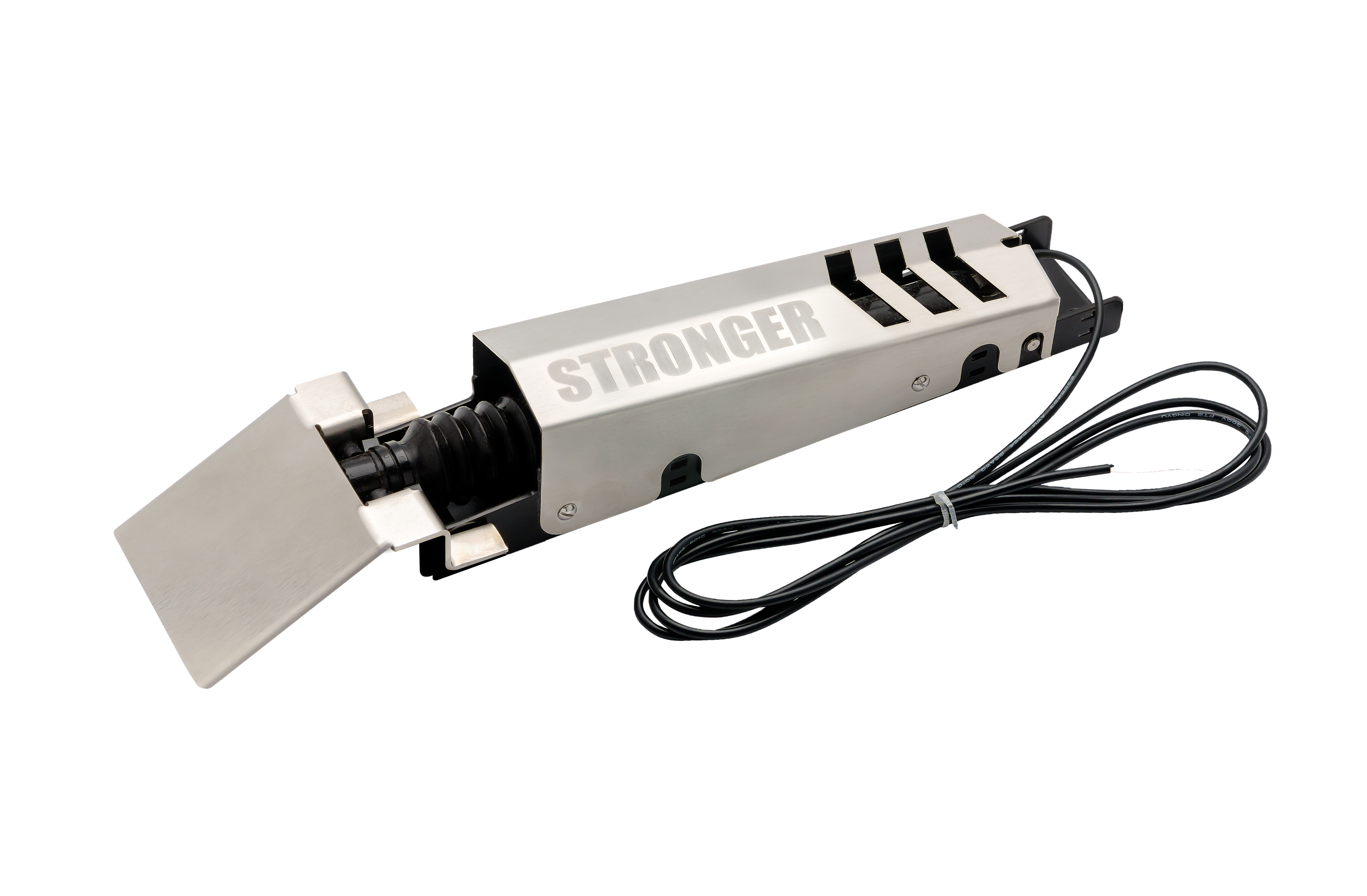

Линейный привод (актуатор) нерж глубины погружения трансдьюсера (LIFT) Stronger

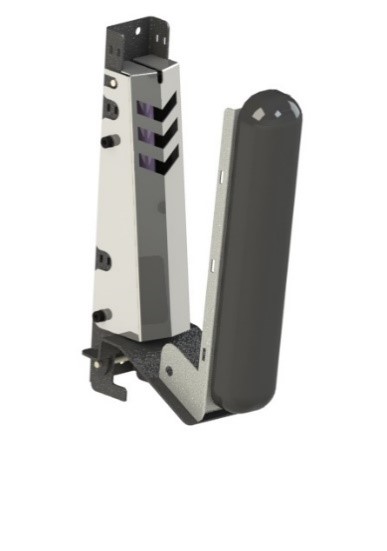

Данное устройство предназначено для вертикального подъема / опускания трансдьюсера эхолота.  Данная функция позволяет корректно отрегулировать погружение трансдьюсера для разных условий эксплуатации.  К примеру, для скоростного передвижения по воде вам потребуется регулировка высоты погружения датчика эхолота, так как в результате движения по воде трансдьюсер «завоздушивается» и тем самым данные на экране эхолота перестают быть актуальными, или не показываются вовсе. С помощью данного устройства вы сможете методом удаленной регулировки подобрать необходимое вертикальное положение погружения трансдьюсера и тем самым задать оптимальное положение для его дальнейшего использования. Также данное устройство необходимо для безопасности вашего датчика эхолота особенно при движении по воде весной во время таяния льда, а также при движении по заболоченной, или мало известной местности где существует большая вероятность повреждения трансдьюсера.

В базовом комплекте подключения вертикального регулятора к панели управления, или выносной кнопке используется кабель длинной 2 метра. (румпельный вариант) Если ваша необходимая длина подключения превышает 2 метра, в этом случае вам потребуется приобрести отдельно кабель – удлинитель. Его длина составляет 4 метра. И в этом случае ваша общая монтажная длина составит 6 метров. Этой длины достаточно для установки на консоль управления практически любой лодки до 7 метров длинной в случае если консоль установлена не далее середины лодки.

Мы надеемся, что с помощью данного устройства рыболовы и любители активного отдыха на воде смогут повысить качество своих рыбалок, а также безопасность на воде, благодаря четкой информации, которую они смогут получить с экрана своего эхолота! Ну и конечно же существенно сэкономить свой бюджет на покупку новых трансдьюсеров!

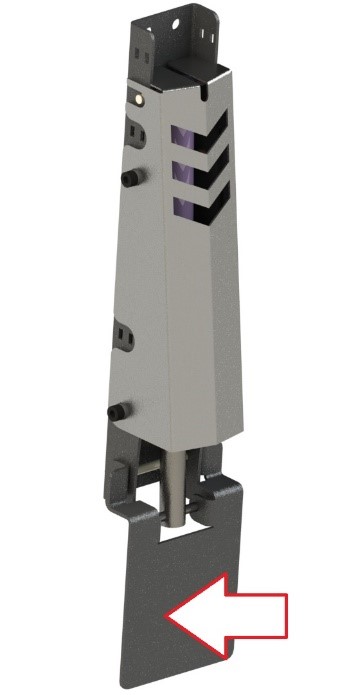

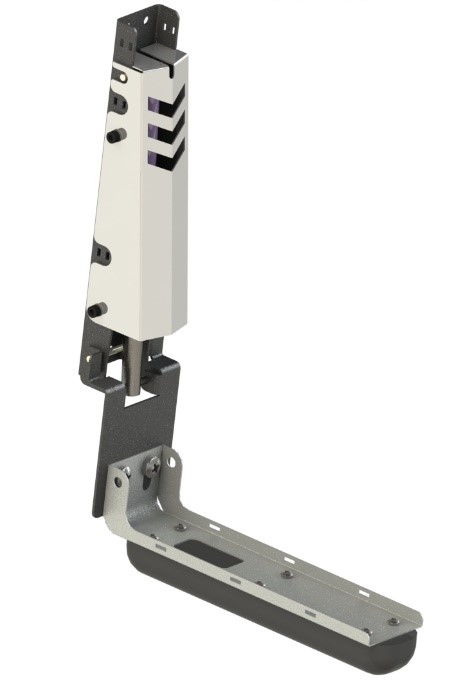

Для крепления трансдьюсера к регулятору вам необходимо просверлить отверстия в пластине регулятора, что бы они соответствовали расположению отверстий крепления трансдьюсера, как показано на рисунке выше.

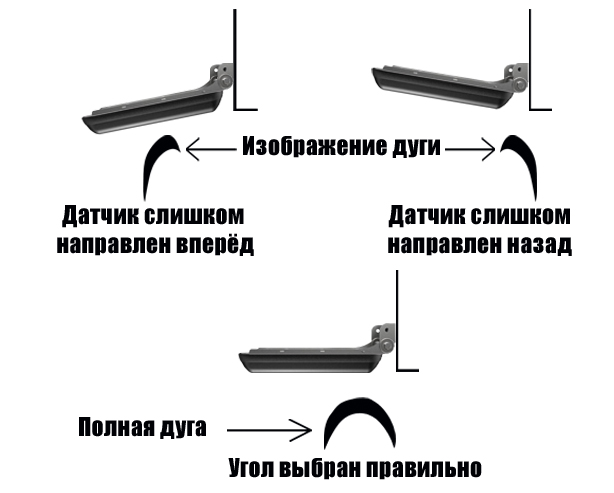

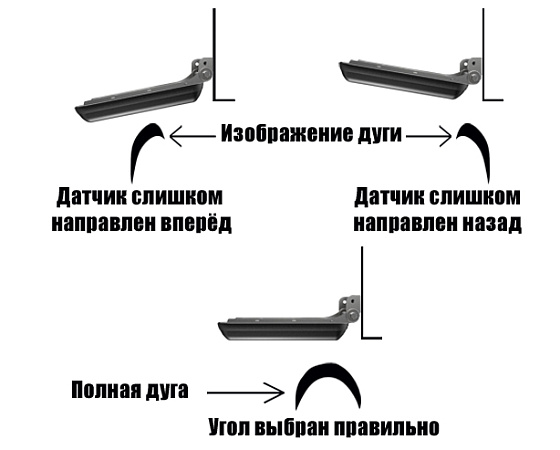

После установки регулятора на корму лодки вам необходимо выставить угол наклона датчика согласно рекомендациям производителя эхолота. В дальнейшем вся вертикальная регулировка погружения датчика будет происходить дистанционно с места управления вашим катером.

Установка регулятора

Установка регулятора осуществляется по такому же принципу, как и обычное крепление трансдьюсера на корму лодки, описанные в руководстве по эксплуатации эхолотом. Важно, чтобы регулятор и датчик эхолота не выступал за края лодки и тем самым не создавал дополнительные помехи в его работе.

Управление регулятором с помощью выносной кнопки

В базовом комплекте поставляется выносная кнопка.
С помощью нее вы сможете поднять и опустить трансдьюсер. Так же вы сможете кратковременными нажатиями на клавишу подрегулировать датчик в нужно вам положение. Но к сожалению данный вариант не совсем удобен, так как отсутствует возможность визуального контроля положения датчика.

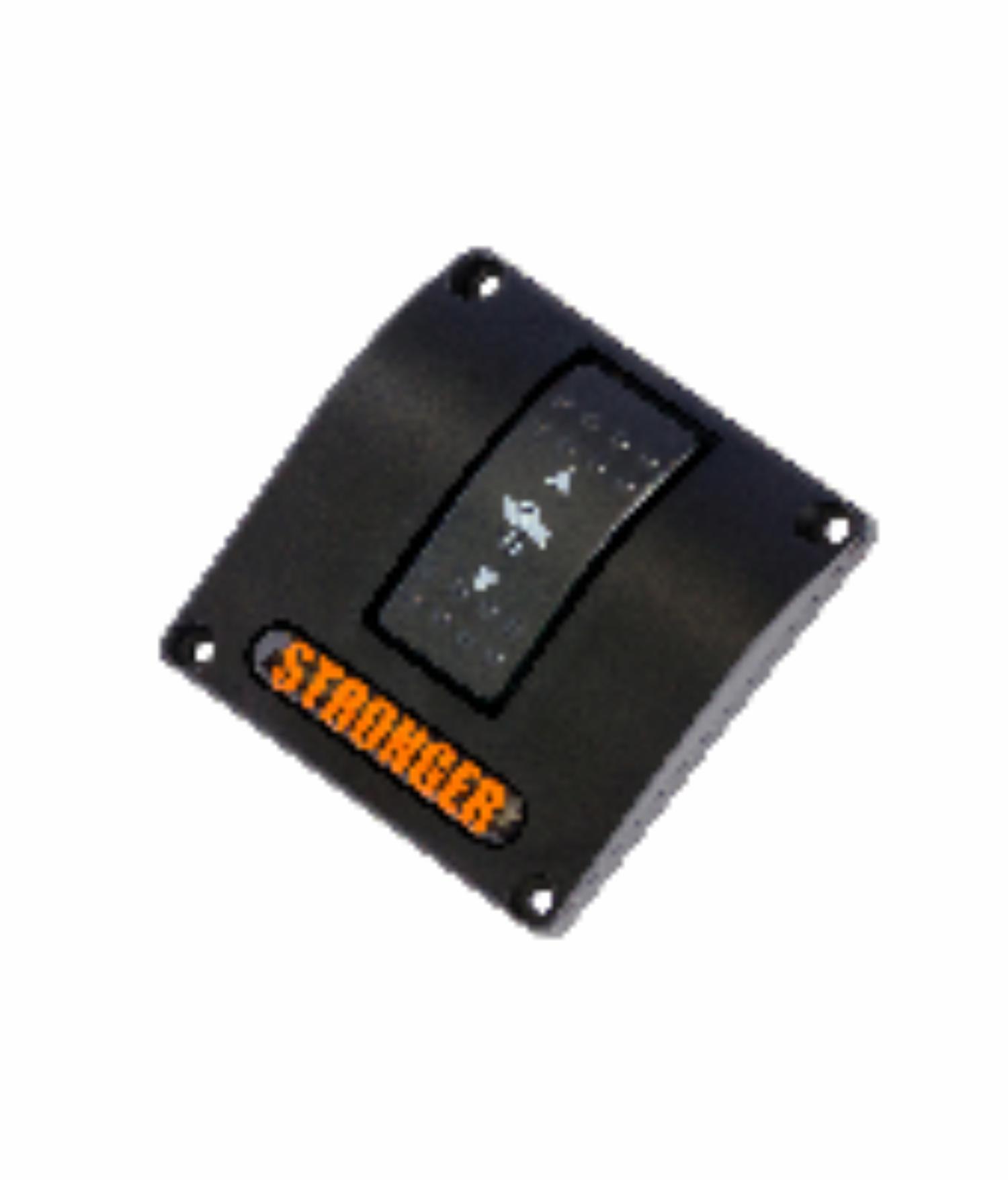

Управление регулятором с помощью панели управления

Опционально доступен комплект панели и блока управления.
Кратковременным нажатием (1 сек.) на кнопки (MAN) вы можете добиться стучпенчатой регулировки вертикального погружения датчика с точностью до 5 мм за одно нажатие на кнопку со стрелочкой вверх или вниз. Это позволит вам найти оптимальное, наиболее прецизионное положение погружения трансдьюсера, что соответственно поможет получить наиболее точную информацию на экране вашего эхолота. С помощью кнопки (M), путем нажатия и удержания в течение 4 секунд, вы можете зафиксировать для себя так называемое «любимое положение» вертикального расположения датчика трансдьюсера. В этом случае вы всегда сможете вернуться к своему «любимому положению» после любых манипуляций с устройством, просто кратковременно (1 сек.) нажав на кнопку (М), и устройство автоматически установит датчик трансдьюсера в ваше «любимое положение», которое ранее было сохранено. Даже в случае отключения питания от блока управления устройством, информация о «любимом положении» сохраняется в его энергонезависимой памяти устройства вплоть до следующего изменения вами данного «любимого положения».

ХАРАКТЕРИСТИКИ
